معرفی اجزای کولرگازی و تشریح وظایف هرکدام از آنها

معرفی اجزای کولرگازی و تشریح وظایف هرکدام از آنها

معرفی اجزای کولرگازی و تشریح وظایف هرکدام از آنها؛ اجزای کولر گازی، تمام قطعاتی است که در ساختار کلی دستگاه ها وجود دارد، کولرهای گازی به‌عنوان یکی از پرکاربردترین و کارآمدترین سیستم‌های خنک‌کننده در داخل فضاهای مسکونی، اداری و تجاری و… است.

 برای بهره‌وری،سرویس، نصب، تعمیر و عملکرد صحیح این کولرها، آشنایی با قطعات تشکیل‌دهنده آنها ضروری است. آشنایی با اجزای کولر گازی و نقش هر یک از آن‌ها در چرخه خنک‌کننده این دستگاه‌ها، به کاربران امکان مدیریت بهتر و عملکرد بهینه کولرهای گازی را می‌دهد.

در مسیر آموزش کولرگازی و آموزش تعمیر کولر با تاسیسات توان آموزشگاه فنی و حرفه ای همراه باشید.

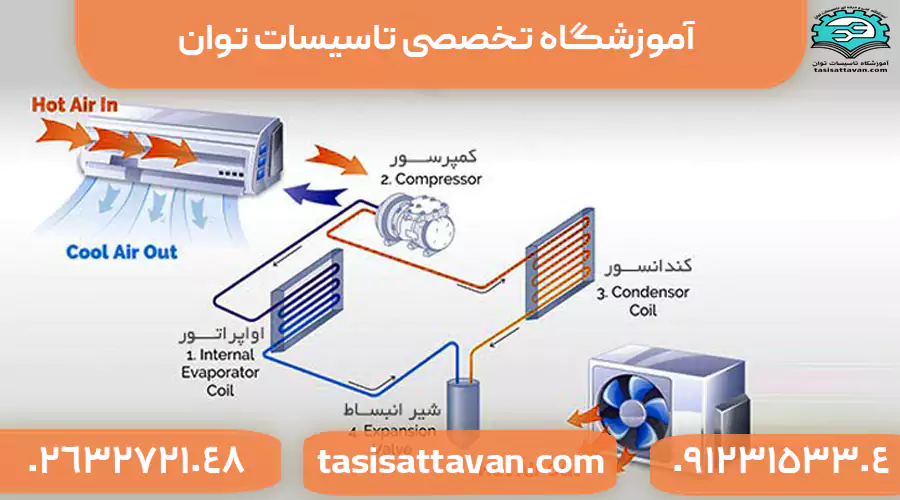

اجزای اصلی کولر گازی

اجزای اصلی کولر گازی

کولرهای گازی بدون در نظر گرفتن برند آن از اجزا و قطعات مشابه تشکیل شده اند و هرکدام از آن ها وظایفی دارند که در دو قسمت الکتریکی و مکانیکی دسته بندی می شوند.

 قسمت الکتریکی اجزای کولر گازی شامل: الکترو موتور فن، برد، فیوز حرارتی، سنسورهای دما، خازن ها، تابلوهای برق می باشد.

آموزش تعمیر کولر

  • الکتروموتور فن، یکی از اجزای اساسی و حیاتی است که برای ایجاد جریان هوا و انتقال گرما به کندانسور استفاده می‌شود. الکتروموتور فن در واحد خارجی کولر گازی قرار می‌گیرد و به وسیله پره‌های خود، هوای اطراف را جذب کرده و آن را به کندانسور انتقال می‌دهد.
  • فیوز حرارتی، یکی از اجزای کولر گازی است، معمولاً در واحد داخلی کولر گازی نصب می‌شود. هدف اصلی از استفاده از فیوز حرارتی، محافظت از الکترونیک و اجزای الکتریکی کولر گازی در صورت بروز افزایش ناگهانی دما یا جریان الکتریکی غیرمعمول است.
  • سنسور دما، به عنوان حسگرهای حرارتی در انواع دستگاه‌ها، سیستم‌ها و تجهیزات مختلف استفاده می‌شوند تا دما را اندازه‌گیری کنند و اطلاعات مربوط به دما را به سیستم کنترلی یا دستگاه‌های دیگر ارسال کنند.
  • خازن،نقش مهمی در عملکرد الکتروموتور فن دارد، وظیفه ایجاد جریان هوا و حرکت فن را بر عهده دارد تا گرمای گاز را به محیط خارجی منتقل کند.

 قسمت مکانیکی اجزای کولر گازی شامل: کمپرسور، کندانسور، اواپراتور، لوله های مویی، مبرد می شود، هرکدام از این قطعات وظایفی دارند و در صورت خرابی تعمیر و تعویض می شوند در ادامه توضیحات مختصری درباره اجزای مکانیکی خواهیم داشت.

  • کمپرسور، یک دستگاه مکانیکی است که وظیفه اصلی آن فشرده‌سازی گاز یا بخار به منظور افزایش فشار و دما  می باشد. در کمپرسورها، گازها از حالت گازی به حالت فشرده‌تری منتقل می‌شوند تا بتوانند به عنوان مایع با فشار بالا و دمای بالا استفاده می شوند.

کمپرسورها در انواع مختلفی و برای مصارف مختلف موجود هستند، از جمله استفاده در سیستم‌های تهویه مطبوع، یخچال‌ها، فریزرها، کولرهای گازی، صنعت هواکش، تولید انرژی و غیره. عملکرد کمپرسور اساساً بر مبنای کاری با چرخش قطعه‌های متحرک داخلی خود است که فشار و حجم گاز را افزایش می‌دهد تا آن را برای استفاده در سیستم‌های دیگر قابل استفاده کند.

  • کندانسور، یکی از اجزای کولر گازی و سیستم‌های تبرید است و وظیفه آن تبدیل گاز گرم و فشرده شده به حالت مایع با دما و فشار بالا است. این فرآیند به عمل آمده وقتی صورت میگیرد که گاز مبرد از کمپرسور خارج می‌شود و به کندانسور وارد می‌شود.

    در کندانسور، گاز گرم و فشرده شده که از کمپرسور خارج می‌شود، با تماس با مبدل حرارتی در داخل کندانسور، گرمای خود را به محیط خنک‌شونده (هوا یا آب) منتقل می‌کند. این عمل باعث می‌شود گاز سریعاً خنک شده و به حالت مایع تبدیل می‌شود. مایع مبرد که در این مرحله تولید می‌شود، با دما و فشار بالا به کمپرسور برگشته و فرآیند تبرید و سرمایش را مجدداً آغاز می‌کند.

     کندانسورها معمولاً از لوله‌های مسی یا آلومینیومی و صفحات مشبک با سطح بزرگ تشکیل شده‌اند تا بتوانند حرارت گرفته شده از گاز را به سرعت به محیط خنک‌شونده منتقل کنند و گاز را به مایع تبدیل کنند.

  • اواپراتور، بخشی از سیستم تبرید و کولر گازی است که وظیفه تبخیر یا تقطیر مایع مبرد را انجام می‌دهد. این بخش عموماً در داخل فضایی که نیاز به سرمایش دارد، نصب می‌شود. در اواپراتور، مایع مبرد (معمولاً گاز فریون) از کندانسور به اواپراتور وارد شده و در آن به صورت انتقال گرما از محیط مورد استفاده (هوا یا آب) تبخیر می‌شود. این عمل باعث سرد شدن محیط و تأمین اثر سرمایشی می‌شود.

        گاز مبرد یک ماده است که در سیستم‌های تبرید، کولر گازی، یخچال‌ها و سیستم‌های سرمایشی به عنوان وسیله‌ای برای انتقال حرارت و تبدیل فرآیندها از حالت سرد به گرم و بالعکس استفاده می‌شود. گاز مبرد‌ها با تغییر حالت از مایع به گاز و بالعکس، گرمای محیط را جذب یا تراکم کرده و برای ایجاد اثر سرمایش یا گرمایش در سیستم‌های مختلف کاربرد دارند.

  • لوله مویی، وظیفه کنترل جریان مبرد و ایجاد افت فشار مبرد را بر عهده دارد. این قطعه در داخل سیستم تبرید کولر گازی نصب می‌شود و در مسیر مابین کندانسور و اواپراتور قرار می‌گیرد.

وظیفه اصلی لوله مویی در کولر گازی ایجاد فشار کم و تنظیم دقیق جریان مبرد است. هنگامی که مایع مبرد از کندانسور به لوله مویی وارد می‌شود، فشار آن به‌طور مداوم کاهش می‌یابد. این افت فشار باعث تبخیر سریع‌تر مایع مبرد در اواپراتور می‌شود که در نتیجه منجر به سرد شدن محیط می‌شود و اثر سرمایشی کولر گازی فراهم می‌شود.

با تاسیسات توان اولین آموزشگاه فنی و حرفه ای در تهران و کرج با ارائه مدرک معتبر از فنی و حرفه ای  همراه باشید.



عکس قطعات کولر گازی

عکس قطعات کولر گازی

در بالا شما با اجزای کولر گازی به صورت تئوری آشنا شدید و شاید برای شما این توضیحات مقداری گیج کننده باشد و موقع مطالعه هر کدام از اجزا سردرگم شوید که این قطعه گفته شده چه شکلی است و در کدام قسمت از کولر گازی تعبیه می شود و اندازه آن چقدر است؟ این سوالات طبیعتاَ برای کسانی که علاقه به یادگیری تعمیر و نصب  و سرویس کولر گازی دارند  نیاز به دیدن اجزای کولر گازی یا هر وسیله ی دیگری الزامی می باشد که در کارگاه عملی آموزشگاه تاسیسات توان به طور کامل عملی آموزش داده می شود.

قطعات کولر گازی پنجره ای

قطعات کولر گازی پنجره ای

کولر گازی پنجره‌ای به منظور سرمایش یا گرمایش فضاها استفاده می‌شود و بیشتر در شمال و جنوب کشور استفاده می شود. این کولر گازی با نام‌های مختلفی همچون کولر پنجره‌ای، کولر پنجره و یا کولر ویندو شناخته می‌شود. به طور کلی، یک کولر گازی پنجره‌ای شامل قسمت‌های زیر می‌شود:

  • بدنه و قاب دستگاه
  • کمپرسور
  • کندانسور
  • ترموستات یا سنسور دما
  •  فن (بلور فن)
  • خنک‌کننده (اواپراتور)
  •  لوله‌های مسی
  •  شیر انبساط

اگرچه این قطعات اصلی هستند، همچنین در برخی کولر گازی‌های پنجره‌ای ممکن است اجزاء دیگری نیز وجود داشته باشد که به کارکرد و عملکرد بهینه دستگاه کمک می‌کنند. این کولرها به دلیل طراحی ساده و نصب آسان، در محیط‌های کوچک و مناطق مختلف مورد استفاده قرار می‌گیرند.

اجزای کولر گازی ایستاده

اجزای کولر گازی ایستاده

کولر گازی ایستاده (کولر گازی زمینی یا کولر گازی ایستایی) یک نوع کولر گازی است که به صورت ایستاده و مستقل بر روی زمین یا سطح صافی قرار می‌گیرد و به منظور سرمایش یا گرمایش فضاها به کار می‌رود. این نوع کولرها عموماً برای فضاهای بزرگ با متراژ بالا، مثل سالن‌های همایش، کارخانه‌ها، انبارها، سالن‌های ورزشی، مغازه‌ها به کار می‌روند. اجزای کولر گازی ایستاده مشابه کولر های دیگر است فقط در طرح و مقیاس و قدرت با هم اختلاف دارند.

کولرهای گازی ایستاده به دلیل طراحی مستقل و اجرایی برای مکان‌های بزرگ و نیازهای سرمایشی بالا، به عنوان یک گزینه مناسب در فضاهای صنعتی و تجاری مورد استفاده قرار می‌گیرند.

قیمت قطعات کولر گازی

قیمت قطعات کولر گازی

قیمت قطعات کولر گازی بستگی به عوامل مختلفی دارد و ممکن است متغیر باشد. برخی از این عوامل عبارتند از:

نوع برند، برخی از قطعات ممکن است از برندهای معتبر و با کیفیت باشند که قیمت بالاتری نسبت به قطعات معمولی تر خواهد داشت، در حالی که قطعات مشابه از برندهای دیگر با کیفیت پایین‌تر می‌توانند قیمت کمتری داشته باشند.

قدرت خنک کنندگی، قطعاتی که برای سرمایش فضاهای بزرگ با ظرفیت بالا استفاده می‌شوند، ممکن است قدرت خنک کنندگی بیشتری داشته باشند و به‌تبع آن قیمت بیشتری نیز داشته باشند.

ابعاد و اندازه قطعات، می‌تواند بر قیمت آن‌ها تأثیر بگذارد قطعات بزرگتر و با مشخصات خاص ممکن است قیمت بیشتری داشته باشند.

به طور کلی، برای خرید قطعات کولر گازی بهتر است از نمایندگان یا فروشگاه‌های معتبر و با سابقه اقدام کنید.

کلام آخر تاسیسات توان

 در این مقاله شما با اجزای کولر گازی و انواعی از آن آشنا شدید، آموزشگاه تاسیسات توان اولین آموزشگاه فنی و حرفه ای در زمینه آموزش عملی سرویس، تعمیرو نصب کولر گازی و سایر رشته های دیگر کلاس های زیادی برگزار می کند جهت شرکت در کلاس های آموزش کولرگازی این آموزشگاه می توانید با شماره های 02632721048 و 09123153304 تماس گرفته و اطلاعات لازم از نحوه برگزاری کلاس ها از مشاوران ما دریافت نمایید.

سوالات متداول

بازار قطعات کولر گازی کجاست؟

برای خرید قطعات کولر گازی بهتر است به نمایندگی های مجاز این قطعات مراجعه کنید.

فروشگاه اینترنتی قطعات کولر گازی؟

برای خرید اینترنتی از فروشگاه های کولر گازی می توانید به آدرس اینترنتی فروشگاه های مجاز مراجعه کرده و خرید خود را با اطمینان انجام دهید.

قطعات پنل کولر گازی؟ در مقاله بالا قطعات پنل کولر گازی به طور کامل به همراه عکس مشاهده کنید.
