هنگام سرویس یا تعمیر پکیج این سوال برایتان پیش آمده است که نحوه تعویض سنسور پکیج به چه صورت است؟ در این مقاله در مورد نحوه تعویض سنسور پکیج ایران رادیاتور، علائم خرابی سنسور NTC در پکیج، تعویض ان تی سی پکیج و… توضیح دادیم. اگر دوست دارید مهارت بیشتری در زمینه آموزش پکیج و یا دقیقا تعویض سنسور NTC پکیج کسب کنید یا به صورت تخصصی تر آموزش ببینید تا انتهای مطلب با ما همراه باشید. همچنین فیلم آموزش عیب یابی سنسور ان تی سی را در انتهای مطلب ببینید.
سنسور NTC در بین تعمیرکاران و سرویسکاران پکیج با نام های رایجی از جمله ترمیستور، سنسور حرارتی پکیج ایران رادیاتور، سنسور دما، انتیسی، سنسور آب مصرفی یا سنسور آب گرم مصرفی پکیج یا آب مدار گرمایش شناخته می شود. گاهی نیز به جای سنسور از کلمه حسگر استفاده می شود و معادل فارسی آن حسگر دمای آب مصرفی پکیج ایران رادیاتور می باشد.
نحوه تعویض سنسور پکیج ایران رادیاتور به چه صورت است؟
نحوه تعویض سنسور پکیج ایران رادیاتور(NTC پکیج) با استفاده از اهممتر بسیار آسان است. اگر سنسور NTC خراب شده است، میتوانید با دنبال کردن مراحل زیر آن را عیب‌یابی کنید:
- قطع برق دستگاه: برای ایمنی بیشتر، ابتدا برق دستگاه را قطع کرده تا خطر برق‌گرفتگی وجود نداشته باشد.
- جدا کردن سنسور NTC: سنسور NTC را به دقت از پکیج جدا کنید. مطمئن شوید که تمامی قطعات به درستی باز شده‌اند. سپس نمونه اصلی را با قطعه خراب عوض کنید. اگر دمای محیط حدود ۲۵ درجه سانتیگراد است، نیازی به تعویض با سنسور سالم نیست.
- تنظیم اهممتر: اهممتر را روی رنج ده کیلواُهم یا بیشتر تنظیم کنید. سپس سرهای اهممتر را به دو سر سنسور که از قبل باز کردید، متصل کنید.
- اندازه‌گیری مقدار اهم: در دمای حدود ۲۵ درجه سانتیگراد، سنسور NTC معمولاً باید مقاومتی در حدود ۱۰ کیلو اهم نشان دهد (مقدار دقیق می‌تواند کمی کمتر یا بیشتر باشد). این روش در صورتی کارآمد است که دمای محیط ۲۵ درجه سانتیگراد باشد. اگر دمای محیط متفاوت است، از یک سنسور NTC سالم برای مقایسه استفاده کنید.
- تجزیه و تحلیل مقادیر: مقادیر نمایش داده شده روی اهممتر را با مقادیر استاندارد یا با سنسور NTC سالم مقایسه کنید. اگر مقدار نمایش داده شده به طور قابل توجهی متفاوت باشد، احتمالاً سنسور خراب است و نیاز به تعویض دارد.
این مراحل به شما کمک می‌کنند تا با استفاده از اهممتر به سادگی سنسور NTC پکیج خود را تست و عیب‌یابی کنید. در صورت نیاز به تعویض سنسور، حتماً از قطعات یدکی معتبر و استاندارد استفاده کنید تا عملکرد بهینه پکیج خود را حفظ کنید.
پیشنهاد میشود مطالعه کنید: مقاله جامع علائم خرابی سنسور NTC پکیج

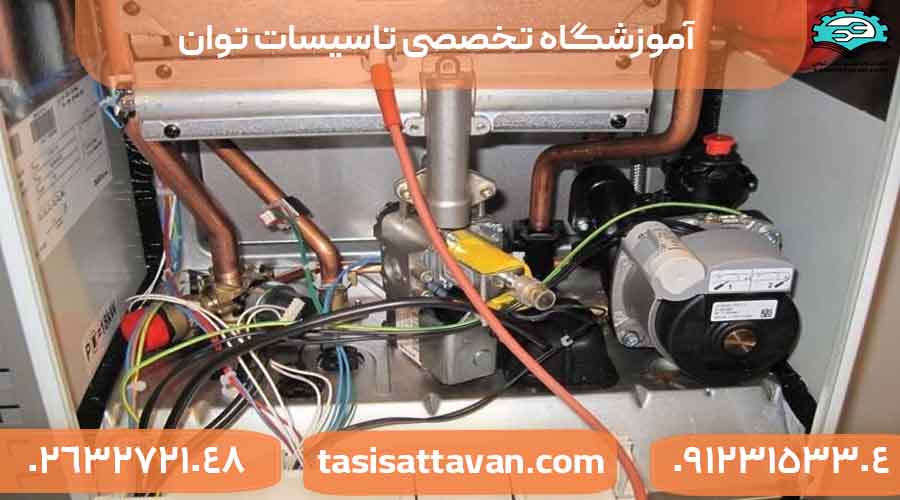

علائم خرابی سنسور NTC در پکیج
سنسور NTC یا ترمیستور در پکیج‌های گرمایشی نقش حیاتی ایفا می‌کند و خرابی آن می‌تواند به طور جدی عملکرد دستگاه را مختل کند. وظیفه اصلی این سنسور اندازه‌گیری دمای آب و ارسال اطلاعات دقیق به کنترلر پکیج برای تنظیم بهینه دما است. علائم خرابی سنسور NTC به شرح زیر است:
- فعال شدن سنسورهای حفاظتی: در صورت خرابی سنسور NTC، سنسورهای حفاظتی دستگاه فعال می شوند و از روشن شدن پکیج جلوگیری می کنند. این عمل به منظور جلوگیری از آسیب‌های احتمالی به دستگاه و افزایش ایمنی انجام میشود.
- نوسانات دمای آب خروجی: یکی از نشانه‌های خرابی سنسور NTC، نوسانات دمای آب خروجی از پکیج است. در این حالت، دمای آب ممکن است بسیار گرم‌تر یا سردتر از دمای تنظیم شده باشد، که می‌تواند موجب عدم راحتی و کارایی پایین سیستم گرمایشی شود.
- عدم شناسایی دمای آب یا دمای مدار گرمایش : خرابی سنسور NTC منجر به عدم توانایی پکیج در شناسایی دمای دقیق آب (شعله) می شود. در نتیجه، دستگاه احتمالا بیش از حد گرما تولید کند، که این موضوع می‌تواند باعث گرم شدن بیش از حد محیط توسط رادیاتورها شود و همچنین خطرات ایمنی را افزایش دهد.
- مطالعه بیشتر: ثبت نام کلاس آموزش تعمیر پکیج و آموزش تعمیرات فقط در 10 روز
قطعات پکیج ایران رادیاتور
- میله یون حسگر: نظارت بر شعله و ارسال سیگنال برای تأیید روشن بودن شعله به کنترلر پکیج.
- فن پکیج: تخلیه گازهای حاصل از احتراق به بیرون و تامین هوای تازه برای احتراق.
- پمپ آب: گردش آب گرم در سیستم گرمایشی و بهبود انتقال حرارت.
- فیوز حد پکیج: حفاظت از دستگاه در برابر دماهای بیش از حد و جلوگیری از آسیب‌های احتمالی.
- ماژوله شیر گاز: کنترل جریان گاز ورودی برای تنظیم دمای آب و جلوگیری از نوسانات دما.
- کیت جرقه زن: ایجاد جرقه برای اشتعال گاز و شروع فرایند گرمایش.
- بوبین شیر گاز: کنترل باز و بسته شدن شیر گاز برای تنظیم جریان گاز.
- ترانس تغذیه: تامین و تنظیم ولتاژ مورد نیاز قطعات الکترونیکی پکیج.
- سنسورها: سنسور ها ازجمله حرارتی پکیج ایران رادیاتور یا ترمیستور یکی از مهم ترین قطعات در پکیج ها هستند.
پیشنهاد می شود ببینید: ویدیو آموزش سنسورهای پکیج دیواری در کلاس پکیج
تعویض ان تی سی پکیج
- سنسورهای NTC (Negative Temperature Coefficient) نقش اساسی در تنظیم دما و کنترل عملکرد پکیج‌های گرمایشی دارند. با گذشت زمان، این سنسورها ممکن است دچار خرابی شوند و نیاز به تعویض داشته باشند.
- فرآیند تعویض سنسور پکیج بسته به نوع دستگاه و محل قرارگیری سنسور متغیر است. ابتدا باید برق دستگاه قطع شود تا از حوادث احتمالی جلوگیری شود. سپس سنسور قدیمی با دقت جدا و سنسور سنسور دما، انتیسی جدید نصب میشود.
- عملکرد سنسور جدید با استفاده از اهم‌سنج تست میشود تا مطمئن شویم به درستی کار می‌کند.پس از نصب سنسور جدید، می‌توان با اهممتر یا بررسی عملکرد دستگاه در حین کارکرد (ثبات دمای آب) از صحت آن مطمئن شد پس از تأیید سلامت سنسور، آن را در جای خود نصب کرده و برق دستگاه را وصل کنید.
- مزایای سنسورهای NTC شامل قیمت مناسب، اندازه کوچک، استحکام بالا و تحمل دمای مناسب است. تعویض این قطعه توسط تعمیرکاران مجرب توصیه میشود تا از عملکرد بهینه و ایمنی دستگاه اطمینان حاصل شود.
علت گرم نشدن آب پکیج ایران رادیاتور
- معیوب بودن فلوسوئیچ یا فلومتر، شیر موتوری و سنسور NTC می‌تواند عملکرد پکیج‌های گرمایشی را به شدت مختل کند. وجود هوا در دستگاه و عدم هواگیری مناسب نیز می‌تواند منجر به کارکرد نادرست پکیج شود. همچنین، کم بودن شعله و تجمع رسوب در مبدل پکیج از دیگر عواملی هستند که باعث کاهش کارایی دستگاه می‌شوند.
- فنر بایپس معیوب و برد کنترل خراب نیز می‌توانند باعث اختلال در عملکرد پکیج شوند. در مدل‌هایی مثل M24FF، چشمک‌زدن چراغ‌های 40 و 70 نشان‌دهنده خطای سنسور NTC یا مشکل در پمپ/فشار آب است
- قطعی یا اتصالی برق دستگاه، خرابی پتانسیومتر و دودکش نیز می‌توانند موجب نقص در عملکرد پکیج شوند. همچنین، نزدیک بودن چند رادیاتور به هم می‌تواند فشار پکیج را کاهش دهد و مسائل زیرساختی مانند سردی زیاد آب ورودی به پکیج و فاصله طولانی پکیج تا شیر نیز از دیگر عوامل تاثیرگذار بر عملکرد پکیج هستند.
فیلم سنسور دمای پکیج و محل قرارگیری آن
در این ویدیو مشاده میکنید که محل قرارگرفتن سنسور ntc پکیج ایران رادیاتور کجاست و با باز شدن سنسور آبگرم پکیج ایران رادیاتور چه مشکلی بوجود می آورد. آیا نیاز به تعویض سنسور NTC پکیج هست و به طور کلی به عملکرد سنسور دمای پکیج ایران رادیاتور یه صورت تجربی می پردازیم
جمع بندی نحوه تعویض سنسور پکیج+ پیشنهاد شغلی
در این مقاله درمورد اینکه نحوه تعویض سنسور پکیج ایران رادیاتور به چه صورت است؟ توضیحات مفید کاربردی مطالعه فرمودیم و با نحوه تست و تعویض سنسور NTC پکیج ایران رادیاتور، علائم خرابی آن و دلایل شایع گرم نشدن آب آشنا شدید. توصیه میشود برای تعویض قطعات از تکنسین مجرب و قطعات یدکی اصلی استفاده کنید تا ایمنی و راندمان دستگاه حفظ شود اگر به شغل تعمیرات پکیج علاقه دارید و یا تعمیرکار هستید و می خواهید دانش خود را به روز کنید،آموزشگاه تاسیسات توان با همکاری گروهی از مدرسین حرفه ای به آموزش تعمیر پکیج می پردازد. برای مشاهده شهریه آموزش پکیج و سرفصل دوره اینجا کلیک کنید.
مشاهده کلاس پکیج در اینستاگرام آموزشگاه توان
اگر شما نیز به انجام کارهای فنی علاقه مند هستید می توانید با تماس با مرکز آموزش تعمیرات پکیج توان در تهران و کرج در کلاس ها شرکت کنید. جهت دریافت اطلاعات بیشتر با شماره های کرج 02632721048 و با 02166875094 در تهران تماس بگیرید و یا شماره خود را در فرم زیر برای ما بگزارید تا از آموزشگاه برای مشاوره دوره با شما تماس بگیریم.
مشاوره رایگان ثبت نام دوره
سوالات متداول
۱) چطور سنسور NTC پکیج ایرانرادیاتور یا سنسور آب مصرفی را تست کنم؟
برق دستگاه را قطع کنید، سنسور را باز کنید، اهممتر را روی حدود 10kΩ بگذارید و دو سر آن را به پایههای سنسور وصل کنید. در دمای ≈۲۵°C مقاومت باید حدود ۱۰ کیلواهم باشد (کمی کم‌وزیاد طبیعی است). برای اطمینان، با یک NTC سالم مقایسه کنید.
۲) چه زمانی سنسور NTC یا ترمیستور را تعویض کنم؟
اگر مقاومت خوانده‌شده بهطور معنادار با مقدار مرجع تفاوت دارد یا نوسان شدید دمای آب دارید، سنسور را با نمونه اصلی تعویض کنید. حتماً قبل از کار برق دستگاه را قطع کنید و از قطعات استاندارد استفاده کنید.
