نحوه نصب و بستن سه شاخه کولرگازی

نصب و بستن سه شاخه کولرگازی یکی از مراحل مهم در فرآیند راه‌اندازی این دستگاه است که نقش حیاتی در تأمین ایمنی و عملکرد بهینه آن دارد. از آنجا که کولرهای گازی به دلیل مصرف بالای برق نیازمند اتصالات مطمئن و استاندارد هستند، انتخاب و نصب صحیح سه شاخه، که وظیفه انتقال برق به دستگاه را بر عهده دارد، امری ضروری به شمار می‌آید.

در این مطلب به نحوه نصب و بستن سه شاخه کولرگازی و رعایت نکات ایمنی و استانداردهای مربوطه پرداخته شده است تا از بروز مشکلاتی مانند اتصالی، خطرات جانی و خسارات مالی جلوگیری شود. در مسیر آموزش کولرگازی و آموزش تعمیر کولر با ما همراه باشید.

نصب و بستن سه شاخه کولرگازی

نصب و بستن سه شاخه کولرگازی یک فرآیند ساده اما مهم است که باید با دقت انجام شود تا از ایمنی و عملکرد صحیح دستگاه اطمینان حاصل شود. در زیر مراحل نصب و بستن سه شاخه کولرگازی را توضیح می‌دهیم:

1. آماده‌سازی ابزار و محیط:

ابزار لازم: پیچ‌گوشتی، سیم‌چین، فازمتر و نوار عایق.

مطمئن شوید که کولرگازی خاموش است و هیچ جریان برقی وجود ندارد.

2. آماده‌سازی کابل:

اگر کابل کولرگازی به صورت استاندارد به سه شاخه وصل نیست، ابتدا باید سیم‌ها را از روکش جدا کنید. سه سیم مختلف به رنگ‌های قهوه‌ای یا مشکی (فاز)، آبی (نول)، و زرد/سبز (ارت) باید از یکدیگر تفکیک شوند.

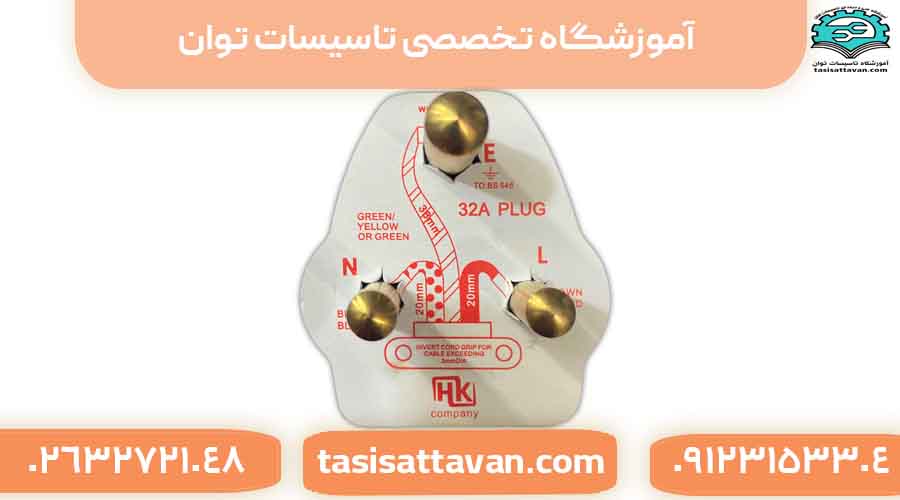

3. اتصال سیم‌ها به سه شاخه:

باز کردن سه شاخه: پیچ‌های سه شاخه را باز کنید تا به ترمینال‌های داخلی آن دسترسی پیدا کنید.

اتصال سیم‌ها:

سیم فاز (قهوه‌ای یا مشکی) را به ترمینال مشخص‌شده با علامت “L” وصل کنید.

سیم نول (آبی) را به ترمینال مشخص‌شده با علامت “N” وصل کنید.

سیم ارت (زرد/سبز) را به ترمینال مشخص‌شده با علامت زمین یا “⏚” وصل کنید.

4. بستن سه شاخه:

پس از اطمینان از اتصال صحیح سیم‌ها، پیچ‌ها را محکم کنید.

مطمئن شوید که هیچ سیمی لخت نباشد و تمامی سیم‌ها به‌طور ایمن در داخل سه شاخه قرار گرفته‌اند.

درب سه شاخه را ببندید و پیچ‌های آن را محکم کنید.

5. تست نهایی:

پس از نصب، با استفاده از فازمتر یا تستر برق مطمئن شوید که اتصالات به درستی انجام شده‌اند.

سه شاخه را به پریز برق وصل کنید و کولرگازی را روشن کنید تا از عملکرد صحیح دستگاه اطمینان حاصل کنید.

نحوه باز کردن پنل کولر گازی جنرال گلد

نحوه بستن سه شاخه کولر گازی توکار

• مرحله اول: شیارزنی دیوار
• در آغاز نصب پریز کولرگازی توکار، باید شیارهای لازم را بر روی دیوار ایجاد کنید. این شیارها جهت نصب قوطی و عبور لوله‌های برق ضروری هستند. با استفاده از ابزارهایی مانند قلم و تیشه، شیارهای مورد نیاز را در دیوار ایجاد کرده و اگر قرار است لوله برق از کف ساختمان عبور کند، کف را نیز به اندازه مناسب کنده‌کاری کنید.
• مرحله دوم: قوطی‌گذاری
• قوطی‌گذاری مرحله‌ای بسیار حساس است، زیرا این بخش نمای نهایی نصب را مشخص می‌کند. انتخاب قوطی با کیفیت بالا اهمیت زیادی دارد تا در زمان نصب و پس از آن، ترک نخورد و نشکند. قوطی را در شیارها قرار داده و با استفاده از گچ، آن را در جای خود محکم کنید. اطمینان حاصل کنید که قوطی در تراز صحیح و هم‌سطح با دیوار قرار گرفته است.
• مرحله چهارم: لوله‌گذاری
• در این مرحله، لوله‌های برق را از محل فیوز یا جعبه تقسیم تا محل نصب پریز هدایت می‌کنید. لوله‌گذاری ممکن است از طریق کف ساختمان یا سقف کاذب انجام شود، بسته به نقشه سیم‌کشی ساختمان. این مرحله باید با دقت انجام شود تا از هرگونه آسیب یا نقص در سیم‌کشی جلوگیری شود.
• مرحله پنجم: سیم‌کشی برق
• پس از انشعاب‌گیری کابل برق از فیوز اصلی، سیم‌ها را با استفاده از فنر سیم‌کشی از داخل لوله‌ها عبور دهید. این کار باید با دقت انجام شود تا سیم‌ها به‌درستی در محل خود قرار گیرند.
• مرحله ششم: شناسایی سیم‌ها
• با استفاده از ابزارهای مناسب مانند فازمتر، سیم‌های برق هدایت‌شده به داخل پریز را شناسایی کنید. این مرحله برای اطمینان از اتصال صحیح سیم‌ها و جلوگیری از هرگونه اشتباه مهم است. پس از شناسایی، برق اصلی را برای ایمنی قطع کنید.
• مرحله هفتم: نصب پریز
• در این مرحله، پریز را در داخل قوطی قرار داده و سیم‌های برق را به ترمینال‌های آن متصل کنید. اطمینان حاصل کنید که پیچ‌ها به‌خوبی محکم شده‌اند تا اتصال ایمنی و بدون مشکل باشد. سپس رویه پریز و کادر آن را در جای خود قرار داده و با پیچ‌گوشتی آن‌ها را محکم کنید تا نصب پریز کولر گازی به‌طور کامل انجام شود.

 نکات ایمن در نصب و بستن سه شاخه کولرگازی

• اتصال سیم ارت: اطمینان از اتصال صحیح سیم ارت برای ایمنی و جلوگیری از برق‌گرفتگی ضروری است.
• محکم بودن اتصالات: تمام اتصالات را محکم کنید تا از جرقه و آتش‌سوزی جلوگیری شود.
• عایق‌بندی مناسب: سیم‌ها را به‌خوبی عایق‌بندی کنید تا از هرگونه خطر برق‌گرفتگی پیشگیری شود.
• تست نهایی: پیش از روشن کردن کولرگازی، تمامی اتصالات را مجدداً بررسی کنید.
• کار با برق خطرناک است؛ در صورت نداشتن تجربه کافی، حتماً از یک برقکار متخصص کمک بگیرید.
• نوع سه شاخه کولرهای گازی متفاوت است؛ پیش از هر اقدامی، دفترچه راهنمای کولرگازی را مطالعه کنید.

نتیجه گیری
