فلوچارت عیب‌ یابی پکیج چیست؟

فلوچارت عیب یابی پکیج چیست؟

فلوچارت عیب‌ یابی پکیج یک نمودار گرافیکی و مرحله ای است که به تکنسین ها و هنرجویان کمک می کند تا مشکلات پکیج دیواری را سریع تر و دقیق تر تشخیص دهند. این نمودار مانند یک نقشه راه عمل می کند؛ یعنی از یک نقطه شروع می کنید (مثلاً: “پکیج روشن نمی شود”) و با پاسخ دادن به سؤالات ساده مثل فشار آب مناسب است؟ یا جرقه زده می شود؟، به مرحله بعد هدایت می شوید تا در نهایت به علت اصلی خرابی پکیج برسید.

چرا فلوچارت عیب یابی پکیج مهم است؟

در فرآیند آموزش پکیج دیواری، یکی از مهم ترین مهارت هایی که باید کسب شود، توانایی عیب یابی سیستم گرمایشی است. اما برای هنرجویان و حتی برخی تعمیرکاران تازه کار، دانستن ترتیب صحیح بررسی قطعات می تواند چالش برانگیز باشد. در این جا، فلوچارت عیب یابی پکیج دیواری به کمک می آید:

1. از آزمون و خطای بی جهت جلوگیری می کند.
2. باعث صرفه جویی در زمان می شود.
3. احتمال خطای انسانی را کاهش می دهد.
4. آموزش عملی و ذهنی را ساده تر می کند.

ارتباط فلوچارت با اصول فنی و استاندارد

تمام مراحل موجود در فلوچارت عیب‌یابی پکیج دیواری بر اساس اصول استاندارد تعمیرات پکیج و توصیه‌های تولیدکنندگان معتبر (مانند ایران رادیاتور، بوتان و… ) طراحی می‌شود. بنابراین، استفاده از این نمودار نه‌تنها سرعت کار شما را افزایش می‌دهد، بلکه باعث افزایش دقت و کیفیت خدمات تعمیراتی شما خواهد شد.

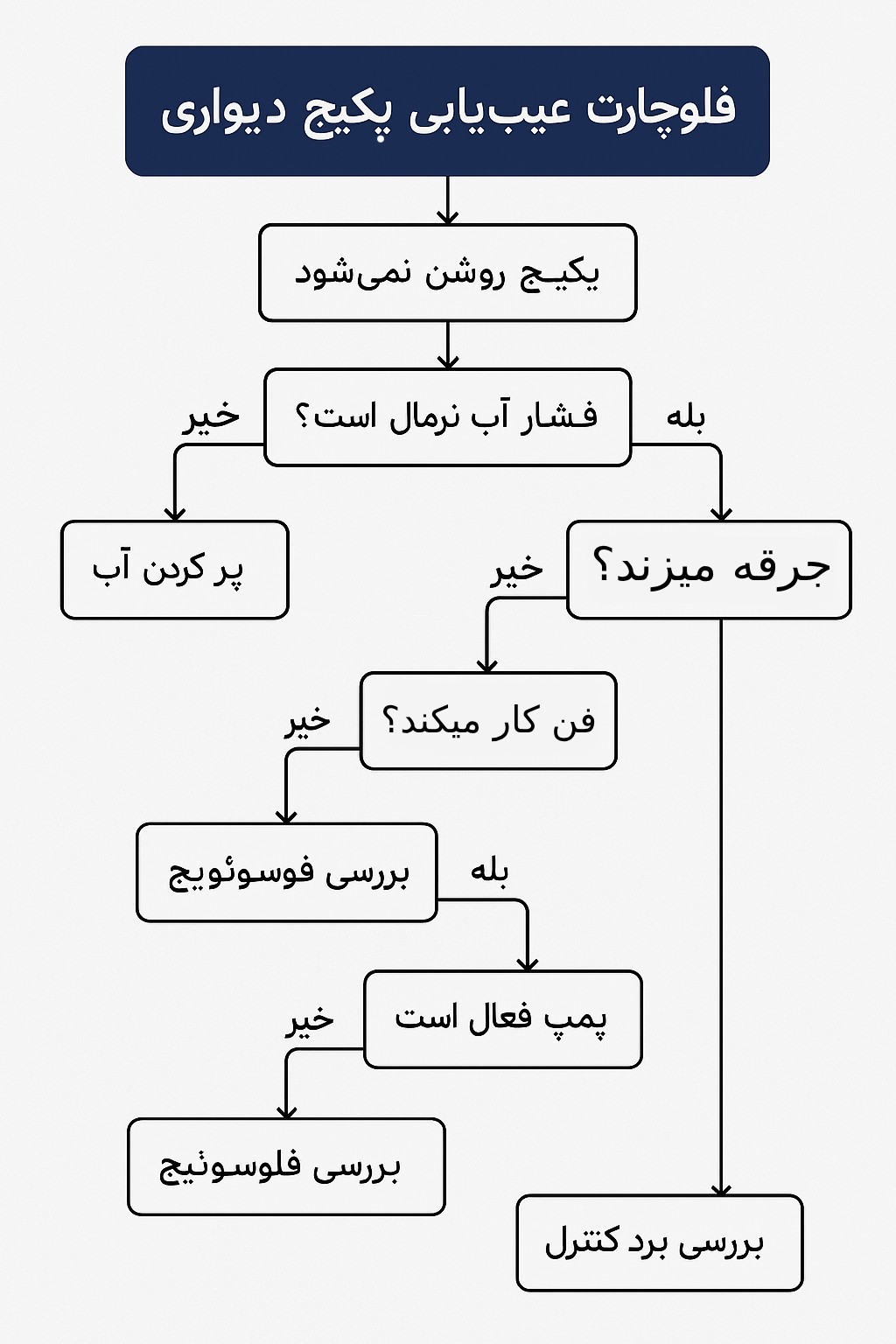

فلوچارت تصویری عیب‌ یابی پکیج

در تصویر بالا، یک فلوچارت برای عیب یابی پکیج دیواری مشاهده می کنید. این نمودار به صورت مرحله به مرحله طراحی شده تا تکنسین ها، تعمیرکاران و هنرجویان آموزش پکیج بتوانند به راحتی دلیل خرابی دستگاه را پیدا کنند. مسیر فلوچارت از بررسی روشن نشدن پکیج شروع می شود و با پرسش های ساده مانند آیا فشار آب مناسب است؟ یا آیا فن روشن می شود؟، کاربر را تا رسیدن به علت دقیق مشکل راهنمایی می کند.

استفاده از این فلوچارت باعث صرفه جویی در زمان، کاهش خطا در تعمیرات، و افزایش دقت در خدمات فنی خواهد شد. اگر در دوره آموزش پکیج در تهران شرکت کرده اید، این تصویر می تواند یک ابزار آموزشی مکمل و بسیار کاربردی برای تمرین عملی عیب یابی باشد.

پیشنهاد مطالعه :آشنایی با قطعات پکیج دیواری

توضیح هر شاخه از فلوچارت عیب یابی پکیج دیواری

در این بخش، به زبان ساده هر مرحله از فلوچارت عیب یابی پکیج را توضیح می دهیم. این توضیحات نه تنها برای هنرجویان دوره آموزش پکیج مفید هستند، بلکه برای تکنسین ها نیز به عنوان مرور سریع مراحل تعمیرات کاربرد دارند.

پکیج روشن نمی شود

اگر پکیج دیواری روشن نمی شود، این اولین نشانه خرابی است. در فلوچارت عیب یابی پکیج، این نقطه آغاز بررسی است. در این مرحله باید بررسی کنید:

1. آیا برق به دستگاه می رسد؟
2.  آیا فیوز سالم است؟
3. چراغ یا نمایشگر دستگاه روشن می شود یا خیر؟

اگر پکیج روشن نمی شود، باید مسیر عیب یابی را طبق مراحل فلوچارت ادامه دهید.بررسی فشار آب مدار گرمایش
پایین بودن فشار آب یکی از رایج ترین دلایل کار نکردن پکیج است. در فلوچارت عیب یابی پکیج دیواری، اگر فشار کمتر از 1 بار باشد، باید با باز کردن شیر پرکن فشار را تا 1.5 بار تنظیم کنید. این کار ساده ولی بسیار مهم است.
نکته: اگر فشار نرمال بود و پکیج باز هم کار نکرد، مرحله بعد را بررسی کنید.

بررسی جرقه زنی

پکیج هایی که روشن نمی شوند ممکن است مشکل در سیستم جرقه زنی داشته باشند. در این مرحله از فلوچارت عیب یابی پکیج:

1. به صدای کلیک جرقه توجه کنید.
2. اگر جرقه نمی زند، ممکن است الکترود جرقه یا برد کنترل معیوب باشد.
3. اگر جرقه هست ولی شعله تشکیل نمی شود، احتمال خرابی یون شعله یا شیر گاز وجود دارد

نحوه بررسی عملکرد فی پکیج

در بسیاری از مدل های پکیج دیواری، فن قبل از تشکیل شعله شروع به کار می کند. در فلوچارت عیب یابی پکیج، اگر فن کار نکند:

1. مسیر دودکش بررسی شود.
2. ترموستات دود یا پرشر سوئیچ دود ممکن است معیوب باشد.
3. برد کنترل فرمان خروجی به فن نمی دهد.
4. خرابی فن معمولاً باعث توقف کامل عملکرد دستگاه می شود.

بررسی پمپ سیرکولاسیون

پمپ وظیفه گردش آب در مدار گرمایش را دارد. در فلوچارت عیب یابی پکیج، اگر پمپ نچرخد یا صدای ناهنجار بدهد، احتمال دارد:

1. رسوب گرفته باشد.
2. برق به آن نرسد.
3. خازن یا سیم پیچ داخلی سوخته باشد.

تشخیص به موقع مشکل پمپ از خرابی های بزرگ تر مثل سوختن مبدل جلوگیری می کند.

نحوه بررسی برد کنترل پکیج

برد الکترونیکی مغز پکیج است. در انتهای مسیر فلوچارت عیب یابی پکیج دیواری، اگر هیچ یک از موارد بالا علت مشکل نبود، احتمال خرابی برد مطرح می شود. نشانه های آن:

1. ندادن فرمان جرقه یا فن
2. ریست نشدن
3. نمایش کدهای خطای پی در پی . در این مرحله، تعمیر یا تعویض برد الکترونیکی توصیه می شود، که باید توسط تکنسین متخصص انجام گیرد.

استفاده از فلوچارت عیب یابی پکیج دیواری نه تنها سرعت و دقت شما را در تعمیرات بالا می برد، بلکه با اتکا به یک ساختار اصولی، اعتماد مشتریان را نیز افزایش می دهد. این ابزار آموزشی، بخشی جدانشدنی از محتوای دوره آموزش پکیج در تهران در سایت تاسیسات توان محسوب می شود.

پیشنهاد مطالعه: راهنمای جامع ابزار نصب و تعمیر پکیج دیواری

نکات ایمنی در هنگام عیب یابی پکیج دیواری

هنگام استفاده از فلوچارت عیب یابی پکیج دیواری، رعایت نکات ایمنی اهمیت بسیار زیادی دارد. بسیاری از اجزای پکیج با برق، گاز و آب در ارتباط مستقیم هستند، و در صورت بی احتیاطی، ممکن است آسیب جدی به فرد یا دستگاه وارد شود.

در ادامه، به مهم ترین نکات ایمنی در هنگام عیب یابی پکیج اشاره می کنیم:

قطع برق پیش از شروع کار

قبل از باز کردن هر بخشی از دستگاه، برق پکیج را از طریق کلید یا فیوز جداگانه قطع کنید. برخی خطاهای الکتریکی در حین بررسی می توانند خطر برق گرفتگی ایجاد کنند.

در هر مرحله از فلوچارت عیب یابی پکیج که نیاز به بررسی داخلی دارید، اول برق را قطع کنید.

بررسی نشتی گاز قبل از هر اقدام

قبل از انجام هرگونه بررسی فنی روی مشعل، شیر گاز یا برد کنترل، از عدم نشتی گاز مطمئن شوید. استفاده از کف صابون یا دستگاه نشت یاب گاز برای این کار توصیه می شود.

اجتناب از دست زدن به برد بدون تجهیزات مناسب

بردهای الکترونیکی پکیج بسیار حساس هستند. اگر در مرحله بررسی برد از فلوچارت عیب یابی پکیج قرار دارید:

از تماس مستقیم دست خشک و بدون دستکش با قطعات الکترونیکی خودداری کنید.

از ابزار عایق دار استفاده کنید.

در صورت نداشتن تخصص، به تعمیر برد اقدام نکنید.

بررسی دمای مبدل و لوله ها

در برخی مراحل عیب یابی، نیاز است تا به مبدل یا پمپ دست بزنید. توجه داشته باشید که این قسمت ها ممکن است دمای بالایی داشته باشند و باعث سوختگی شوند. قبل از تماس، دستگاه را خاموش و چند دقیقه صبر کنید.

استفاده از ابزار استاندارد و ایمن

هنگام اجرای مراحل فنی بر اساس فلوچارت عیب یابی پکیج، حتماً از ابزار سالم و ایزوله استفاده کنید. هرگز از پیچ گوشتی های شکسته یا سیم کشی غیراستاندارد برای بررسی قطعات استفاده نکنید.

عدم انجام عیب یابی در محیط های مرطوب یا خیس

اگر پکیج در سرویس بهداشتی یا محل مرطوب نصب شده، مراقب باشید. وجود رطوبت در اطراف دستگاه ممکن است باعث اتصال کوتاه یا برق گرفتگی شود.

در صورت تردید، از تکنسین مجرب کمک بگیرید

اگر در هر مرحله از فلوچارت عیب یابی پکیج دیواری مطمئن نیستید چه کاری انجام دهید، بهتر است ادامه کار را به تعمیرکار حرفه ای بسپارید. آموزش مهم است، اما ایمنی اولویت بالاتری دارد.



پیشنهاد برای مطالعه: تکنیک تعمیر پکیج

اگر علاقه مند به یادگیری عیب یابی پکیج دیواری هستید و مطلب فلوچارت عیب‌ یابی پکیج برایتان مفید بوده، وقت آن رسیده که مهارت خود را به سطح حرفه ای برسانید.

در دوره تخصصی آموزش پکیج در تهران که توسط مجموعه تأسیسات توان برگزار می شود، تمام آنچه برای تبدیل شدن به یک تکنسین واقعی نیاز دارید، به صورت عملی و کاربردی آموزش داده می شود؛ از مبانی کارکرد پکیج ها گرفته تا تحلیل دقیق فلوچارت عیب یابی پکیج، بررسی خطاها، تعمیر قطعات، هواگیری، تنظیم فشار، و ده ها نکته فنی دیگر. با ما تماس بگیرید و همین الان ثبت نام کنید.
